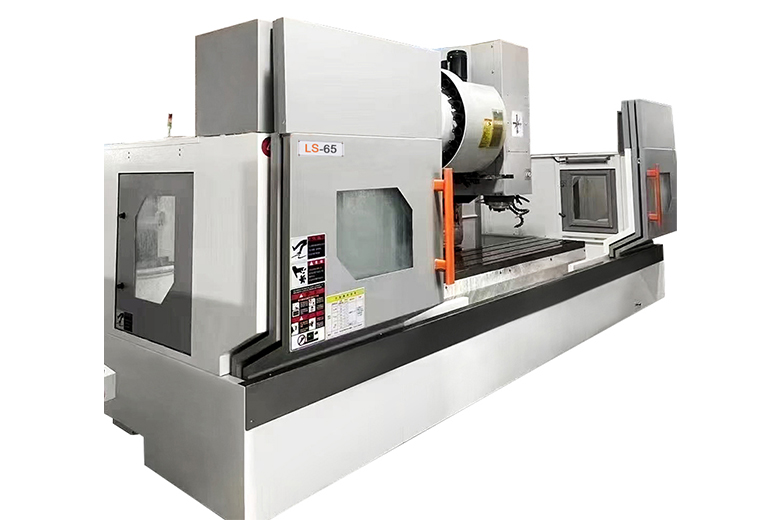

1.该机型采用高床身结构，有效防护水屑飞溅到设备外部，同时有效保护导轨、丝杆等重要零件，提高设备寿命及可靠性;
2.18、25机型标配三轴丝杆和横梁，满足更高加工精度的需求，快移速度达50m/min，设备动态性能更优越，加速度更高，45、65机型不标配横梁;
3.工作台底部设计大斜面排屑，清理及排屑更方便;
4.主要应用于:汽车、轨道交通、机械制造等行业的铝、钢型材加工。
产品特点：
1.该机型采用高床身结构，有效防护水屑飞溅到设备外部，同时有效保护导轨、丝杆等重要零件，提高设备寿命及可靠性;
2.18、25机型标配三轴丝杆和横梁，满足更高加工精度的需求，快移速度达50m/min，设备动态性能更优越，加速度更高，45、65机型不标配横梁;
3.工作台底部设计大斜面排屑，清理及排屑更方便;

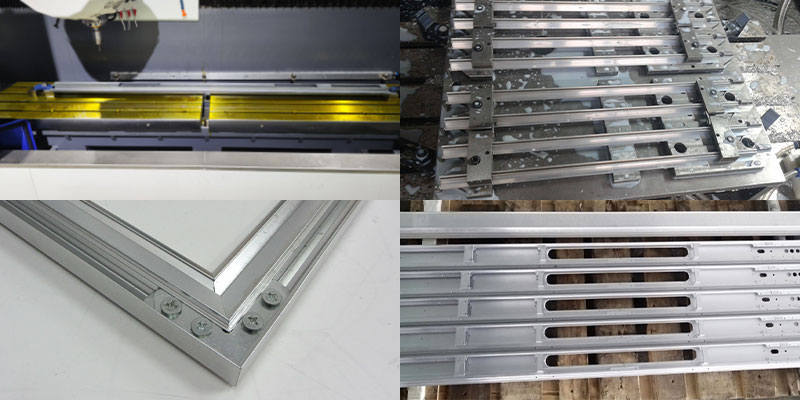

加工案例：
|
参数表 - PB65-18/25/45/65（铸件） |
|||||
|
行程 |
单位 |
PB65-18 |
PB65-25 |
PB65-45 |
PB65-65 |
|
X 轴 |
mm |
1800 |
2500 |
4500 |
6500 |
|
Y 轴 |
mm |
650 |
650 |
650 |
650 |
|
Z 轴 |
mm |
700 |
700 |
700 |
700 |
|
主轴 |
|||||
|
主轴转速 |
rpm |
12000 |
12000 |
12000 |
12000 |
|
主轴锥孔 |
/ |
BT40/SK40/CAT40 |
BT40/SK40/CAT40 |
BT40/SK40/CAT40 |
BT40/SK40/CAT40 |
|
刀库 |
|||||
|
刀库形式 |
/ |
圆盘式 |
圆盘式 |
圆盘式 |
圆盘式 |
|
刀库容量 |
pcs |
24 |
24 |
24 |
24 |
|
换刀时间（刀对刀） |
sec |
2 |
2 |
2 |
2 |
|
移动速度 |
|||||
|
X轴移动 |
m/min |
50 |
50 |
50 |
50 |
|
Y轴移动 |
m/min |
36 |
36 |
36 |
36 |
|
Z轴移动 |
m/min |
36 |
36 |
36 |
36 |
|
X/Y/Z进给速度 |
mm/min |
15000 |
15000 |
15000 |
15000 |
|
系统 |
|
FANUC / SIEMENS |
|||
|
主轴功率 |
|
11/18.5kW / 11/23.2kW |
|||
|
X/Y/Z驱动马达 |
|
3.0/3.0/3.0 kW / 5.5/3.5/5.5 kW |
|||
|
润滑冷却系统 |
|||||
|
丝杆润滑 |
|
自动导轨油润滑装置 |
|||
|
切削冷却 |
|
喷水式切削冷却系统 |
|||
|
精确度 |
|||||
|
X轴定位精度 |
mm |
0.02(光栅0.01) |
0.02(光栅0.01) |
0.02(光栅0.01) |
0.02(光栅0.01) |
|
Y/Z轴定位精度 |
mm |
0.015 |
0.015 |
0.015 |
0.015 |
|
重复定位精度 |
mm |
0.01 |
0.01 |
0.01 |
0.01 |
|
机械规格 |
|||||
|
高度 |
mm |
3800 |
3800 |
3800 |
3800 |
|
占地面积 |
mm |
4100×3550 |
4900×3550 |
6900×3550 |
9000×3550 |
|
重量 |
T |
6 |
8 |
10 |
12 |
*注：本公司产品不断改进，上述资料若有变更，恕不另行通知，以技术文件为准。
